[windows] MRTG 설정



MRTG - Multi Router Traffic Grapher



- UDP 161 port로 mrtg 작동

- TCP 80 port http 작동



- 필수 설치 : MRTG, MRTG_script, Perl

- 필수 설정 : snmp, httpd



MRTG 다운로드 링크 (윈도우-zip, 리눅스-tar 설치)

: https://oss.oetiker.ch/mrtg/download.en.html



MRTG_script 다운로드 (압축푼 파일들을 MRTG푼 폴더 밑에 /bin에 넣어주세요)

: https://jnstory.net/8



Active Perl 다운로드 링크 (이외에 다른 Perl도 있음) - 로그인해야됨

: https://www.activestate.com/products/perl/downloads/



* Perl은 리눅스의 경우 대체로 탑재되어 있어 따로 설치가 필요 없지만 윈도우의 경우 설치해야됨.



1. 위의 사이트에서 설치파일 다운로드 받기

대표사진 삭제

사진 설명을 입력하세요.

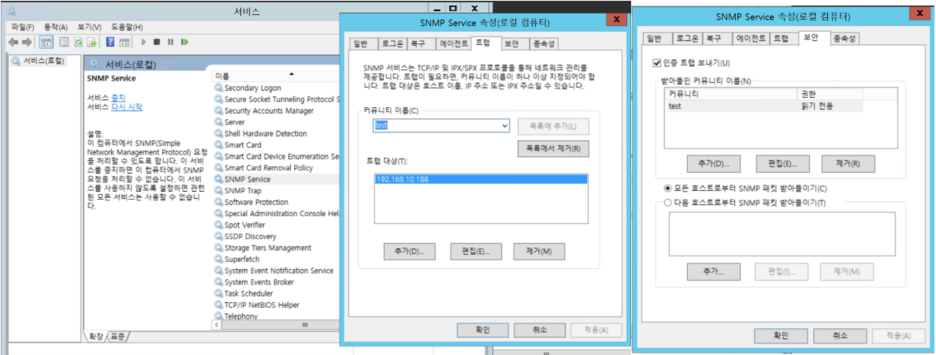

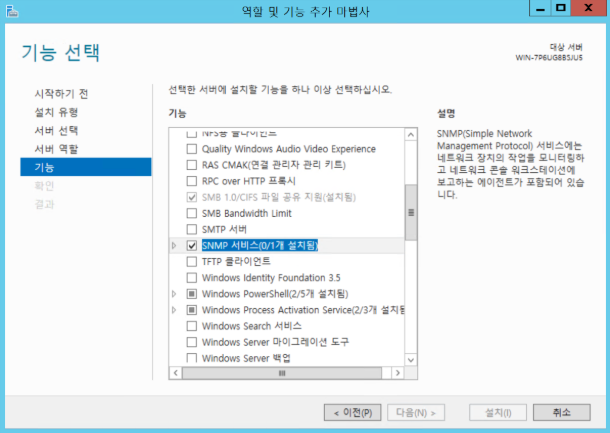

2. SNMP 설치 및 설정



대표사진 삭제

사진 설명을 입력하세요.

대표사진 삭제

사진 설명을 입력하세요.

설정 후 서비스 시작



3. mrtg-2.17.7 파일 C:\mrtg에 압축 해제



4. mrtg_script 압축 해제 후 해제한 폴더 내에 있는 모든 파일을

C:\mrtg\bin 으로 이동 시켜줍니다.



4. Perl 도 C:\perl64 (64bit 서버일 시)로 압축해제



5. cfgmaker로 mrtg.cfg 설정파일 생성



cmd창에서 cd C:\mrtg\bin 으로 이동 후 하기 명령어 수행



perl cfgmaker test[커뮤니티이름]@192.168.10.188[해당 IP] --global "workdir: C:\mrtg_data" --output C:\mrtg\bin\mrtg.cfg



ouput의 경로에 mrtg.cfg 설정파일을 생성하고 설정파일 내의 global "" 내용을 추가한다는 내용

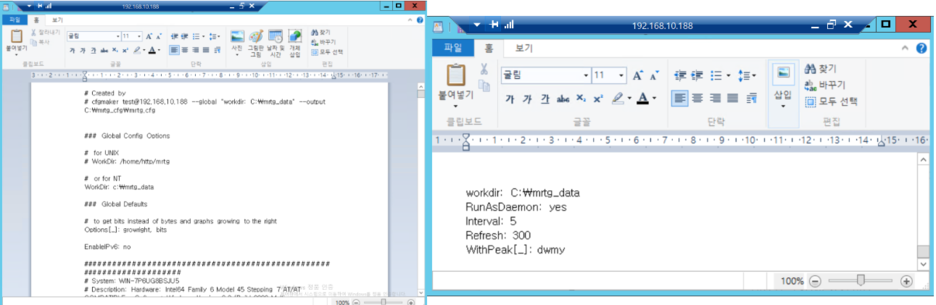

6. 생성된 mrtg.cfg 파일 내에 아래 사진과 같이 workdir: c:\mrtg_data와 Options 라인 주석제거 후 맨밑에 내용 추가



대표사진 삭제

사진 설명을 입력하세요.

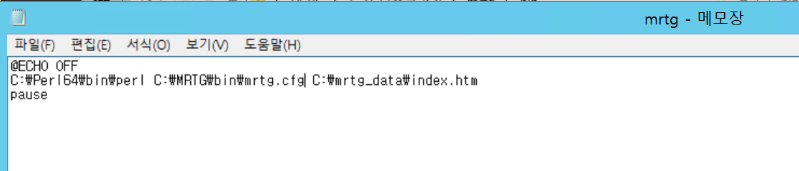

7. C:\mrtg\bin\mrtg.bat 파일 편집 후 저장



대표사진 삭제

사진 설명을 입력하세요.



Perl 경로, mrtg.cfg 경로, mrtg 데이터 쌓일 경로 작성



8. C:\mrtg\bin\mrtg_service 레지스트 더블 클릭하여 편집기에 추가



9. index.htm 파일 생성



cmd창에서 cd C:\mrtg\bin 으로 이동 후 하기 명령어 입렵



perl indexmaker --output=C:\mrtg_data\index.htm --title="WINSERVER MRTG" C:\mrtg\bin\mrtg.cfg



*** C:\mrtg_data\index.htm 생성 확인 명령 ***



perl mrtg C:\mrtg\bin\mrtg.cfg



9. C:\merg_data 폴더에 [IP].html / [IP].png 파일들 생성 되어있음



html 파일 더블 클릭 시 하기와 같이 나타남



또는 웹페이지에서 http://[IP]/mrtg 접속하면 나옵니다.
