PackStack Neutron Default Setting



#OS, #기본 #PackStack(openstack) #설치가 #완료 된 #시점에서

#Network(Neutron) 기본 구성을 진행 합니다.



#관리 -> #네트워크 -> 네트워크 항목을 이어서 클릭 합니다.

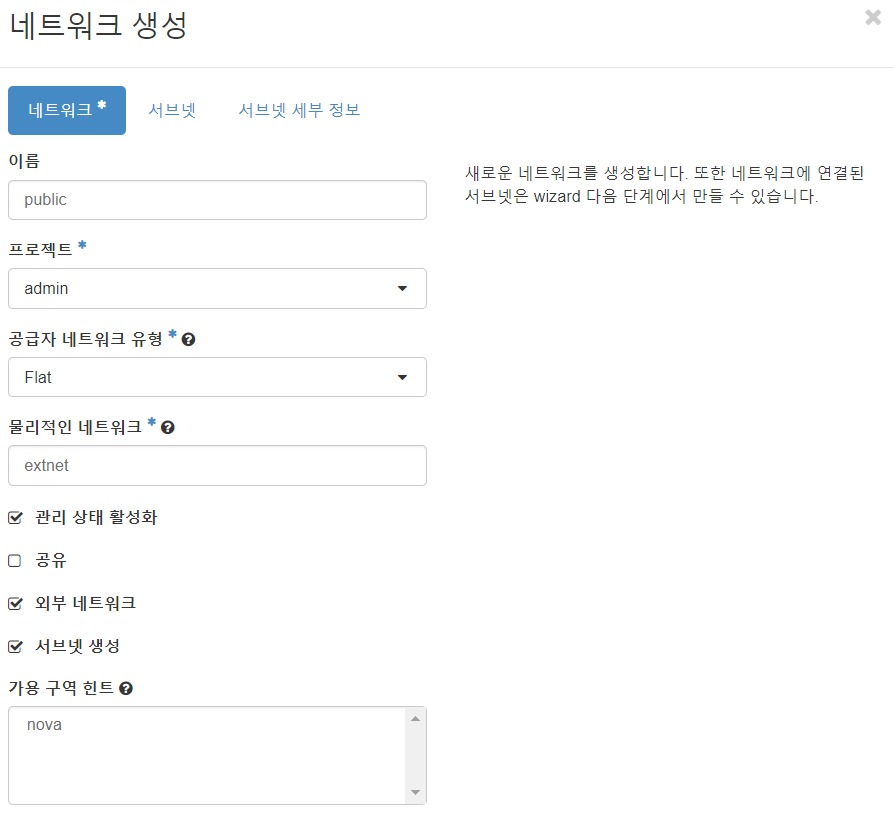

#우측 상단에 "네트워크 생성"을 클릭 합니다.

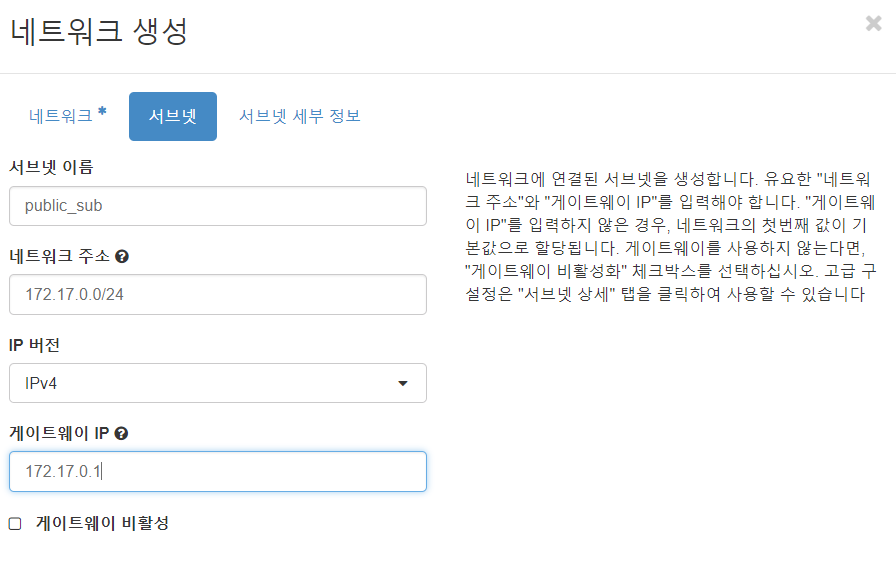

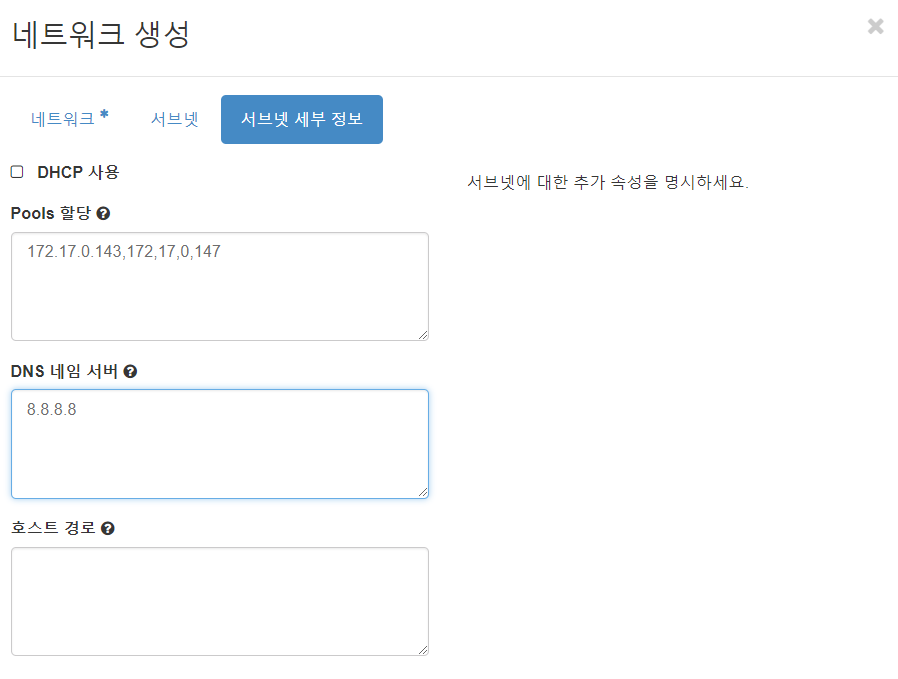

아래와 #같이 #순서대로 진행 합니다.

사진 삭제

사진 설명을 입력하세요.



사진 삭제

사진 설명을 입력하세요.



사진 삭제

사진 설명을 입력하세요.

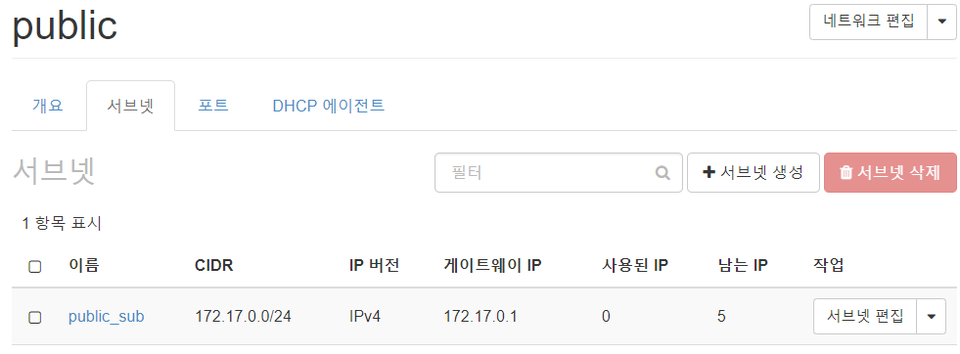

생성이 완료되면 아래 그림과 같이 #IP Range 준 만큼 #IP list가 남아 있는 것을 #확인 할 수 있습니다.

사진 삭제

사진 설명을 입력하세요.

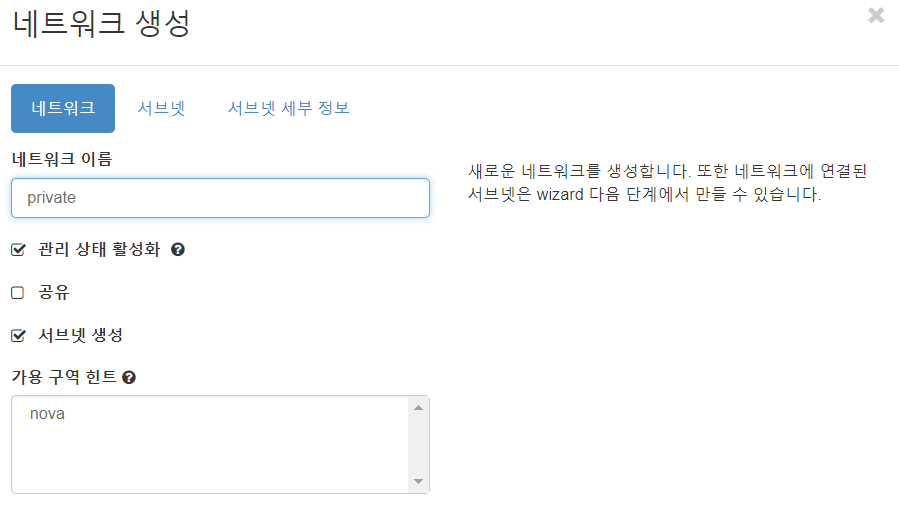

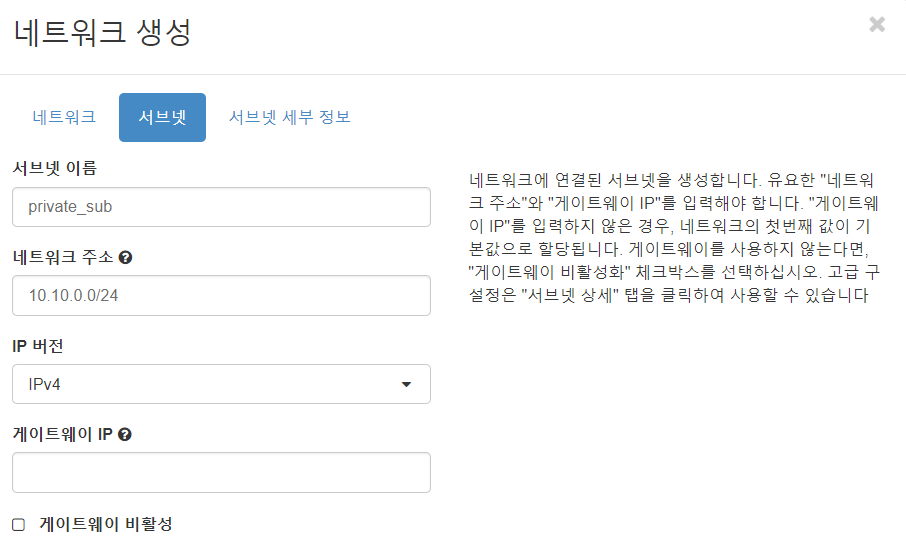

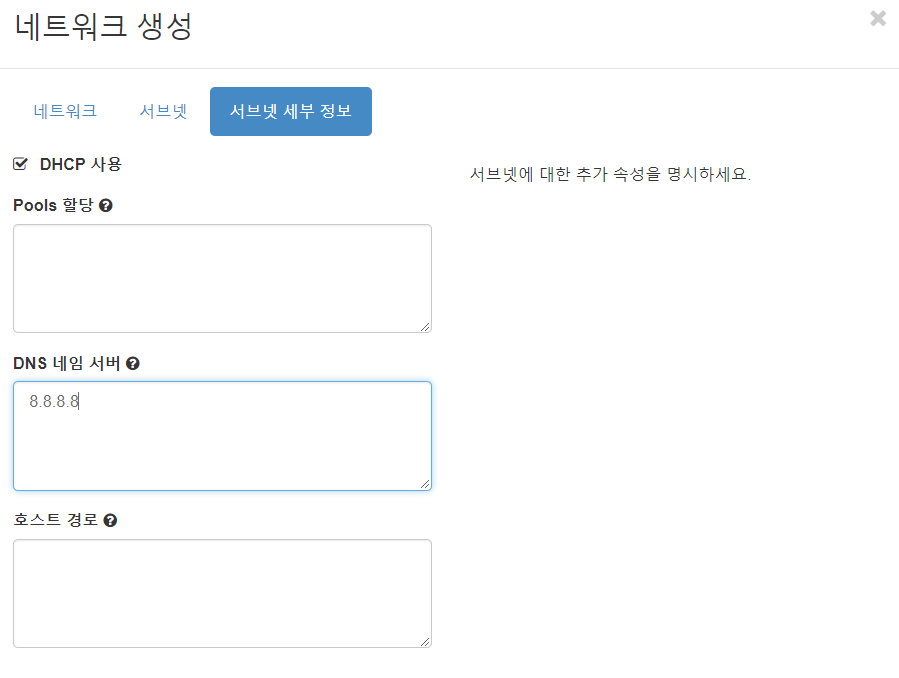

다음은 사설 네트워크 생성입니다.

#프로젝트 -> 네트워크 -> 네트워크로 이동 합니다.

마찬가지로 #네트워크 생성을 클릭합니다.

사진 삭제

사진 설명을 입력하세요.



사진 삭제

사진 설명을 입력하세요.



사진 삭제

사진 설명을 입력하세요.



외부, 내부 네트워크 생성은 완료 했으니

이를 연결하는 #라우터를 생성합니다.



프로젝트 -> 네트워크 -> 라우터로 이동합니다.

"#라우터 생성" 을 클릭합니다.

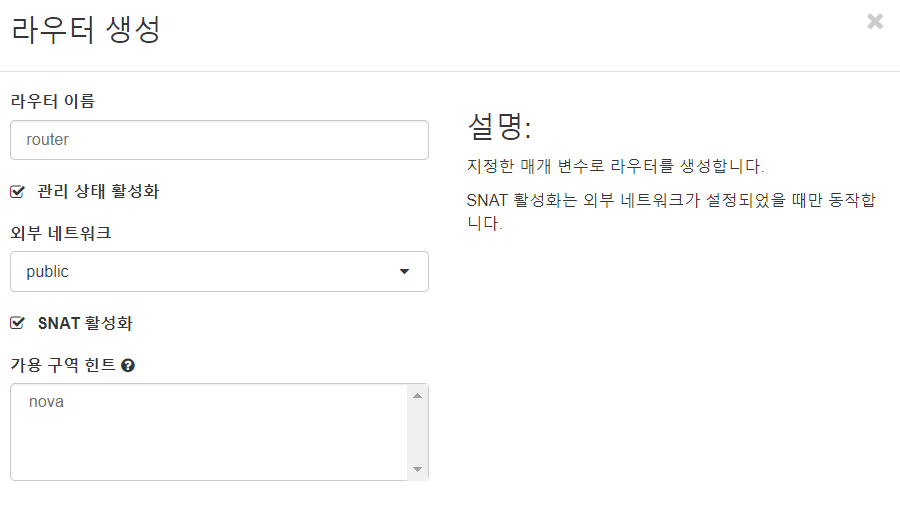

클릭 후 #아래 그림과 같이 진행 합니다.

사진 삭제

사진 설명을 입력하세요.



라우터 생성이 완료 되면 생성된 항목을 클릭 합니다.

클릭 후 인터페이스 항목으로 들어가 생성 되 있는 사설 네트워크를 연결 합니다.

사진 삭제

사진 설명을 입력하세요.

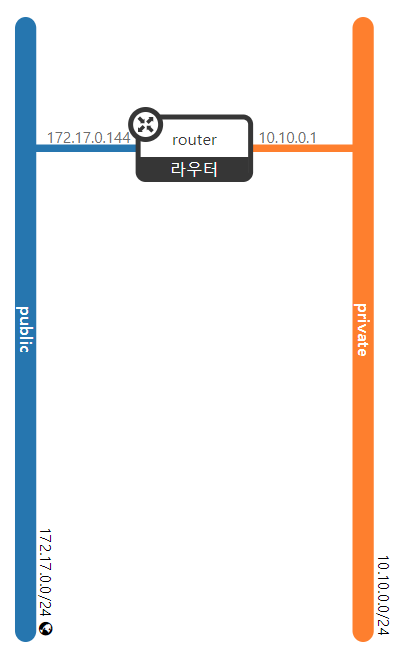

완료 되면 아래와 같이 토폴로지가 정상적으로 완료 된 것을 확인 할 수 있습니다.

사진 삭제

사진 설명을 입력하세요.
